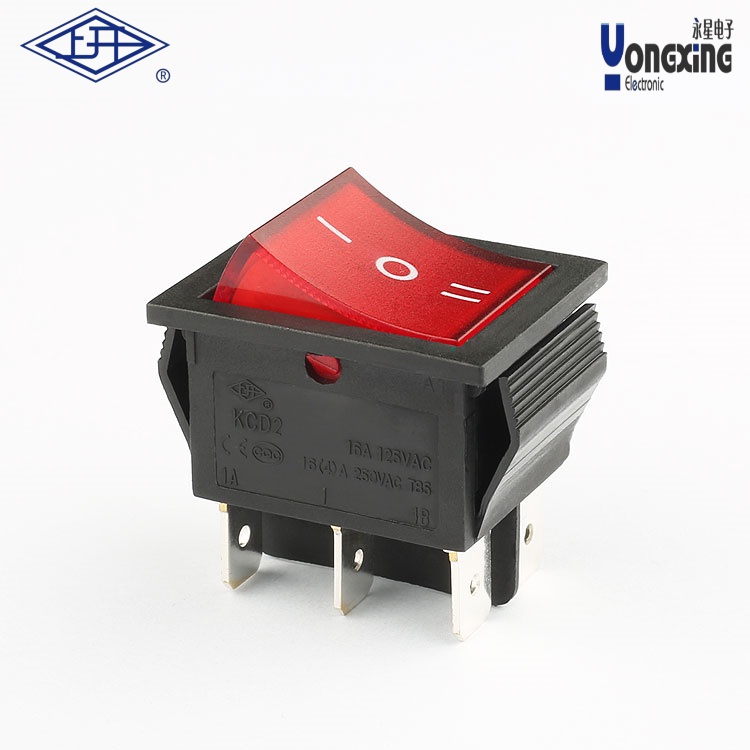

> KCD2三檔紅色船型開關

•
•
•
•
•

產品名稱：      KCD2三檔紅色船型開關
產品型號：        KCD2-23N-CA1A-B-R-05
電器額定值：      16(4)A 250V AC
接觸電阻(初始值)：≤50MΩ
絕緣電阻(常態)：  ≥1000MΩ
耐壓(常態)：      1500V AC ,1min
電器壽命(次)：    10000次
機械壽命(次)：    50000次
工作環境溫度：    T55,T85,T125
防護等級：        IP65
產品認證：        CE、CQC、UL、CB、ENEC、ROHS

下載產品樣冊下載產品樣冊

產品詳情

以下是關于KCD2三檔紅色船型開關的詳細信息綜合整理：

一、核心型號與規格

?主流型號?

KCD2-23N-FA4A-B-R-05：支持16(4)A 250V AC電流電壓，接觸電阻≤50MΩ，絕緣電阻≥1000MΩ，耐壓1500V AC（1分鐘）。

KCD2-202：四腳三檔帶燈設計，工作電流15A/220V，接觸電阻10mΩ，電器壽命10萬次。

?基礎參數?

壽命?：電器壽命1萬次，機械壽命5萬次。

?環境適應性?：工作溫度范圍覆蓋T55至T125（-55℃至125℃），防護等級IP65。

?認證?：通過CE、CQC、UL、CB、ENEC、ROHS認證。

二、產品特征

?外觀?：紅色按鍵，部分型號帶指示燈功能（如KCD2-202）。

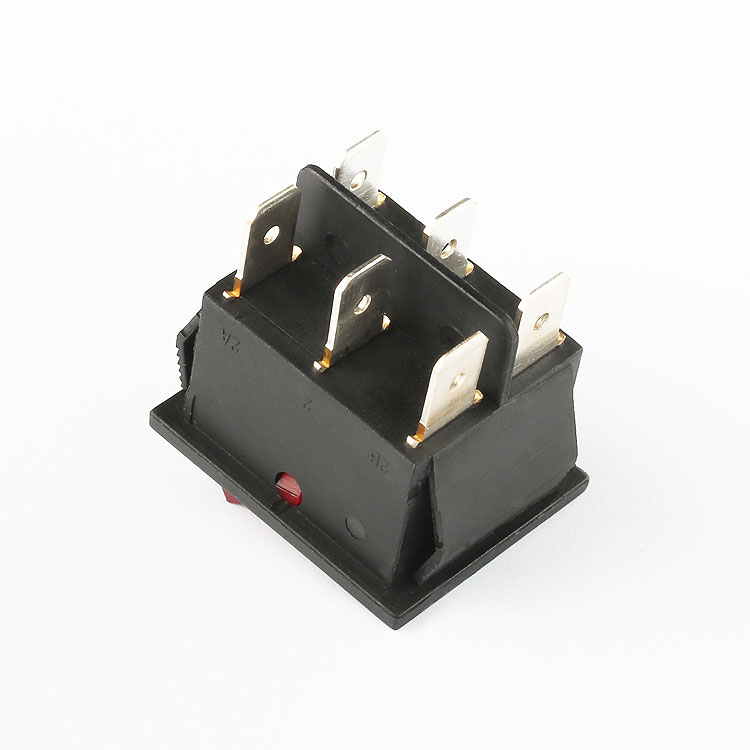

?腳位設計?：三檔開關多為四腳或六腳結構，支持多路電路控制。

?功率適用性?：KCD2系列專為低功率設備設計，區別于高負荷的KCD4系列。

三、安裝與接線

?接線方法?

斷開火線后，兩條剝線端分別壓接開關螺絲，燈具并聯至開關出線端與零線。

?注意?：帶燈型號需區分電源線與指示燈線路，錯誤接線易導致短路。

?PCB安裝?：需按機構尺寸圖在電路板開槽固定8。

四、應用與選購

?典型用途?：小型家電、汽車改裝、工業控制面板等低功率場景。
