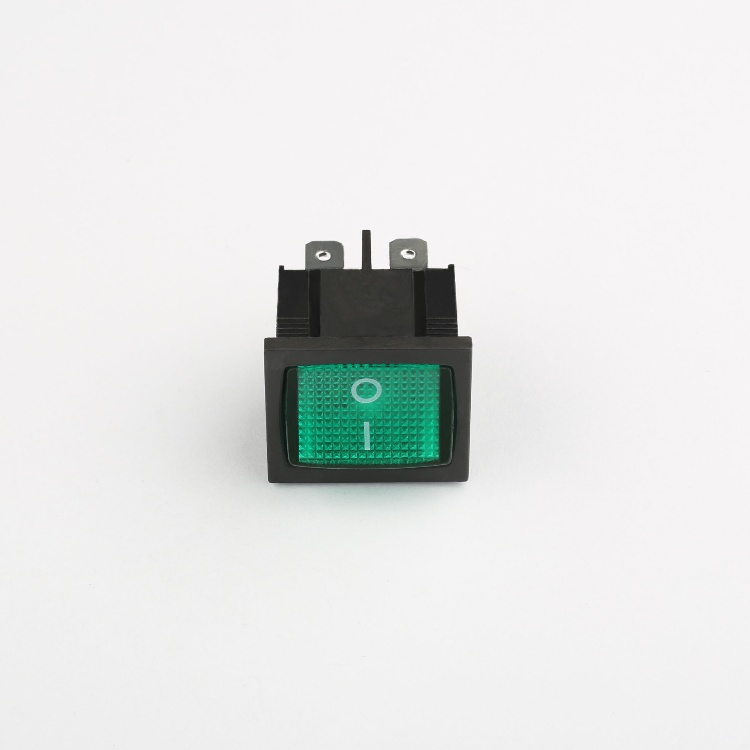

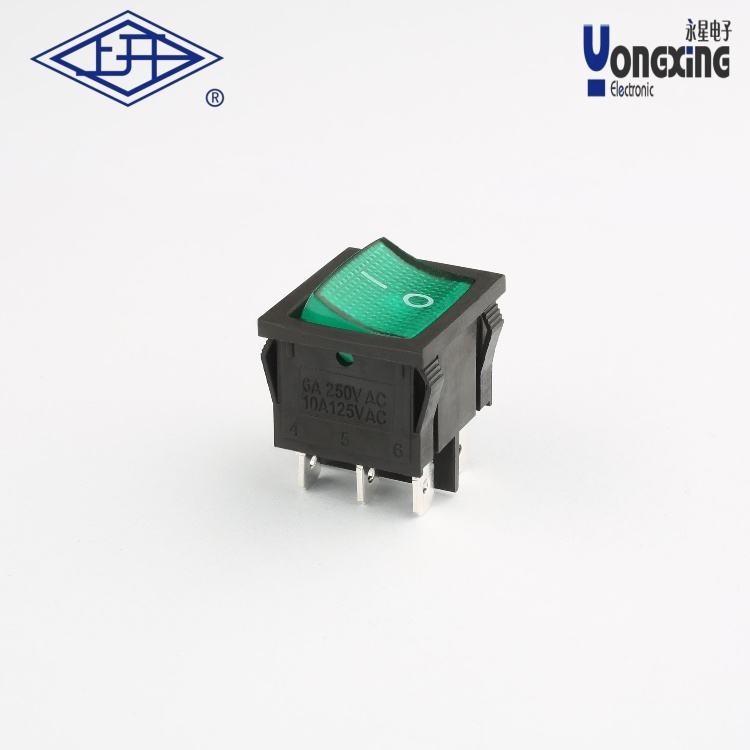

> KCD5雙極雙擲綠色船型開關

•
•
•
•

產品名稱：            KCD5雙極雙擲綠色船型開關
產品型號：              KCD5-22-CA2B-B-G-01
電器額定值：          6A 250V AC
接觸電阻(初始值)：≤50MΩ
絕緣電阻(常態)：    ≥1000MΩ
耐壓(常態)：           1500V AC ,1min
電器壽命(次)：       10000次
機械壽命(次)：       50000次
工作環境溫度：      T55
防護等級：              IP40
產品認證：             CE、CQC、UL、ROHS

下載產品樣冊下載產品樣冊

產品詳情

KCD5系列船型開關為雙極雙擲（DPDT）結構，具備兩組獨立觸點，可同時控制兩個電路的斷開與閉合。常見規格如下：

?電氣參數?

額定負載：6A/250V（交流）

觸點形式：雙刀雙擲（部分型號如KCD5-22、KCD5-23明確標注）

?

機械參數?

安裝開孔尺寸：19×22mm（主流規格）26 或16×18mm（小型化型號KCD5-X）

操作方式：翹板式結構，支持帶燈指示功能（可選紅/綠燈型號）

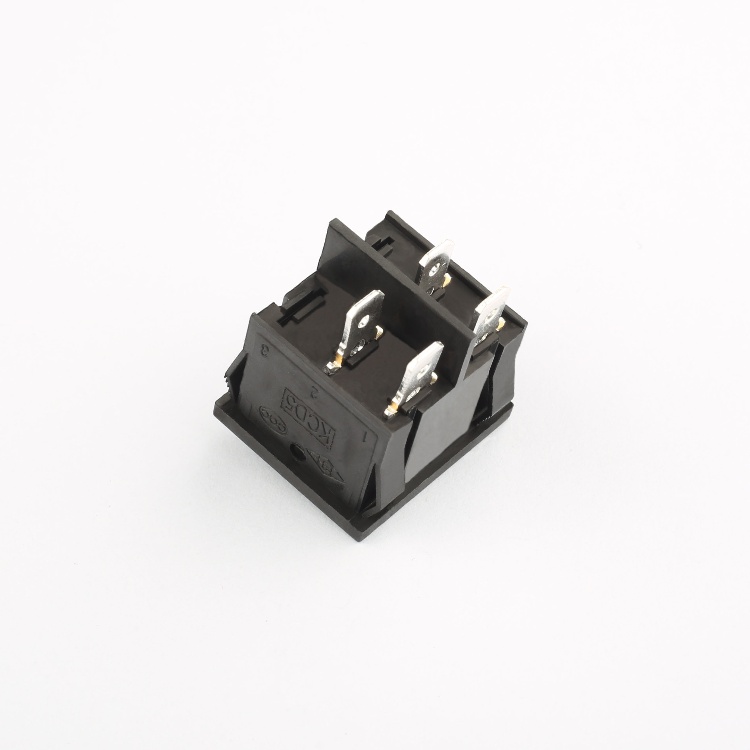

引腳配置：四腳雙檔位設計，適配標準PCB板或?qū)Ь€焊接27

?

定制化選項?

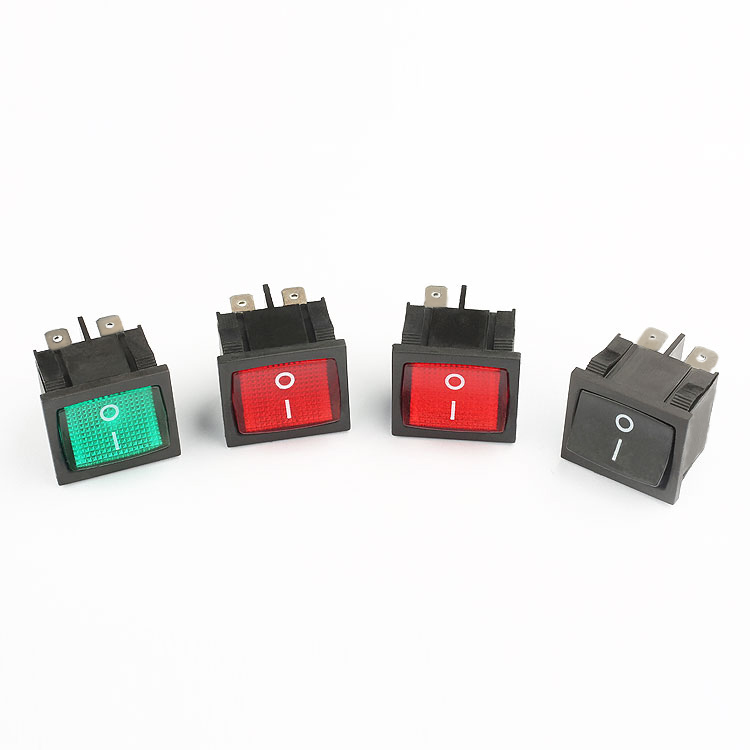

指示燈顏色：帶燈型號提供紅/綠雙色選擇

觸點材料：復合銀觸點（部分工業級型號）

?典型應用場景?

工業設備雙電源切換控制

家電電源總開關（如飲水機、儀器儀表）

配電箱雙回路控制模塊
