> KD2面發光8腳紅燈按鈕開關

•
•
•
•

產品名稱：             KD2面發光8腳紅燈按鈕開關
產品型號：              KD2-B21L24-WR-R
電器額定值：          3A 250V AC
接觸電阻(初始值)：≤50MΩ
絕緣電阻(常態)：    ≥100MΩ
耐壓(常態)：           1500V
電器壽命(次)：       10000次
機械壽命(次)：       50000次
工作環境溫度：      -25℃~+55℃
防護等級：              IP40
產品認證：             CE、CQC、ROHS

下載產品樣冊下載產品樣冊

產品詳情

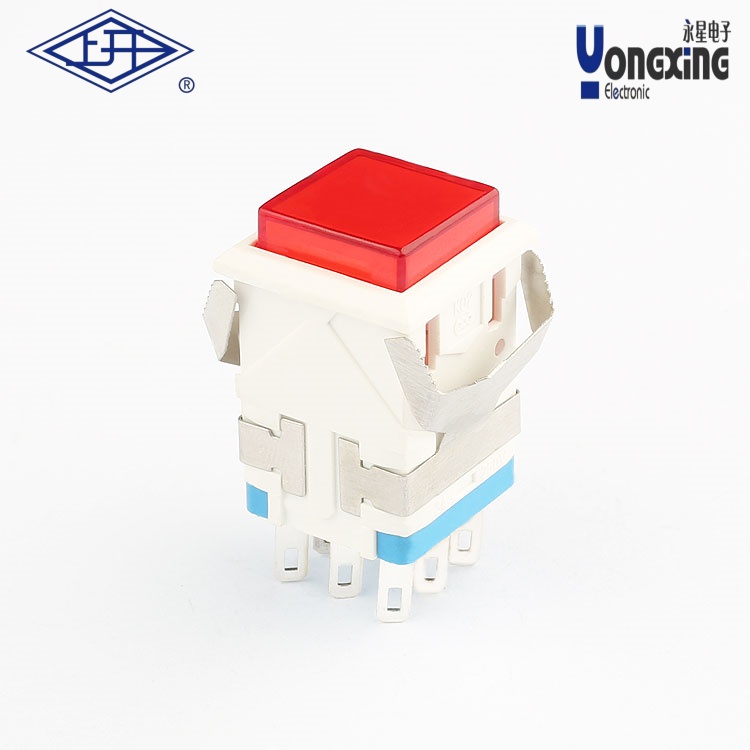

KD2-B21L24-WR-R是一款面發光結構的8腳紅色LED按鈕開關，屬于KD2系列方形按鈕開關的常見型號。

?一、結構及外觀?

?安裝結構?

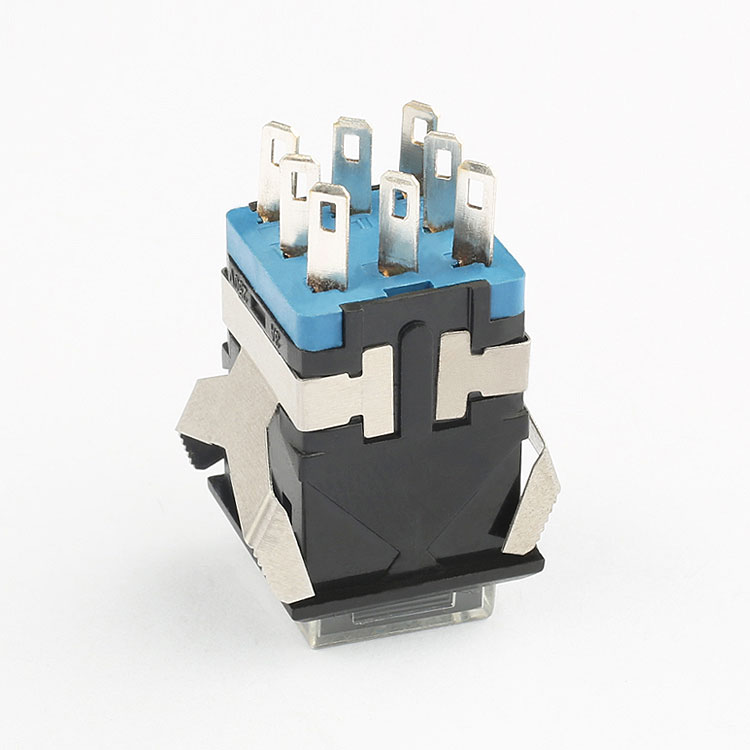

采用方形設計，標準尺寸為16×16mm，配備8引腳結構（通常包含兩組獨立觸點）。

?發光類型?

面發光設計，光源為紅色LED燈，支持均勻照明效果，適用于需要高可見性的操作場景。

?

二、電氣參數?

?電壓規格?

支持低壓直流供電（常見3V或24V），具體需根據型號后綴“L24”確認是否為24V驅動。

?觸點配置?

8腳設計通常對應兩組獨立觸點（如雙常開或雙常閉組合），支持自鎖或復位功能。

?負載能力?

額定電流一般為3A/250V或6A/125V，適用于控制中小功率電路。

?

三、功能特性?

?操作方式?

可能具備自鎖或點動復位功能，具體需結合型號后綴及廠商配置確認。

?防護等級?

外殼材質多為工程塑料，部分型號支持IP67防護，適用于工業環境。

?

四、應用場景?

主要用于工業設備控制面板、電梯操作界面、電源啟動/停止系統等需要高可靠性和耐久性的場合。
