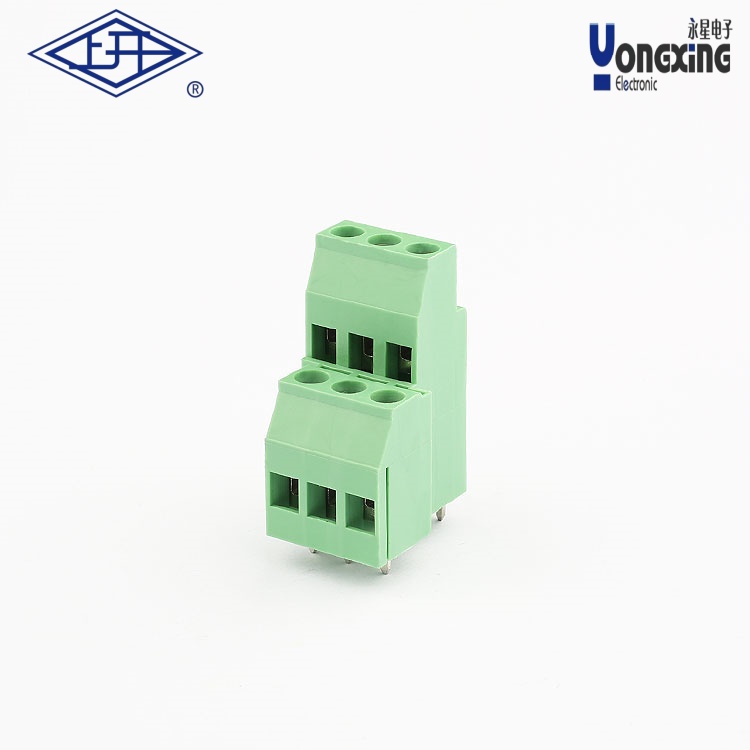

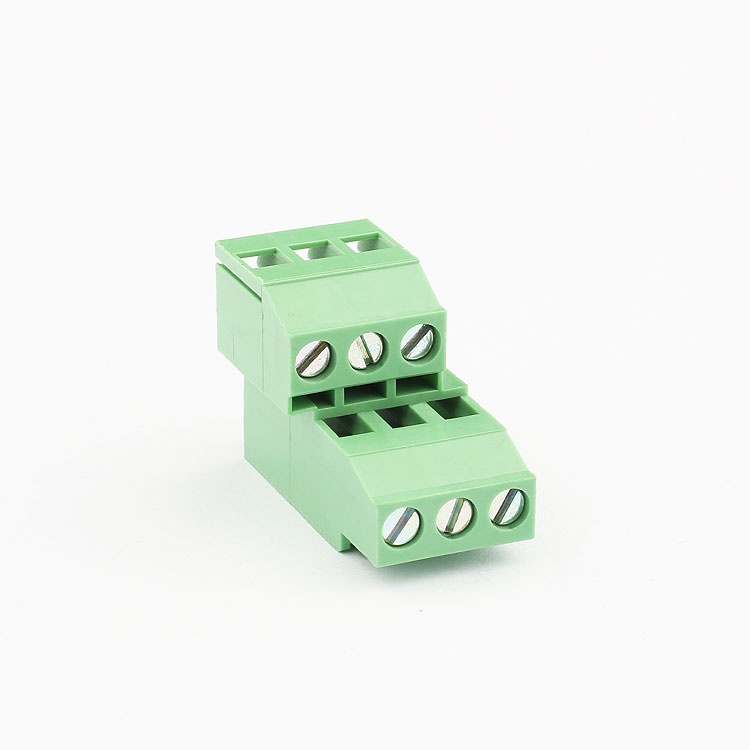

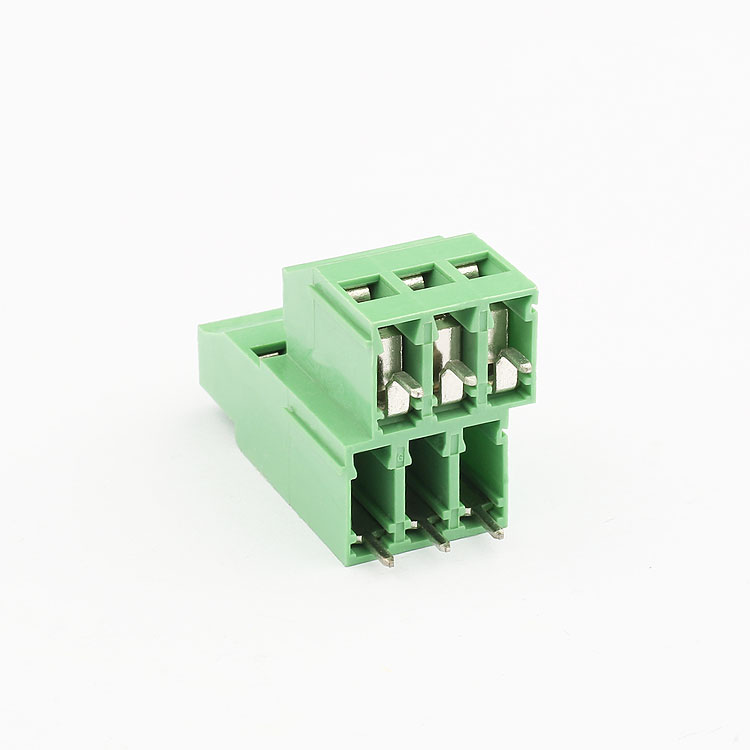

> YB螺釘式PCB兩層三針接線端子

•
•
•
•

產品名稱：     YB螺釘式PCB兩層三針接線端子
產品型號：      YB432-508M
操作溫度：      -40℃～+150℃
瞬間溫度：      +250℃  5秒
額定電壓：       300V
額定電流：       10A
接觸電阻：       20mΩ
絕緣電阻：       ＞5000mΩ  DC500V
耐電壓：           AC2000V/1min
使用線徑：       28-14AWG  1.5mm2
剝線長度：       6-7mm



下載產品樣冊下載產品樣冊

產品詳情

YB螺釘式PCB兩層三針接線端子（型號：YB432-508M）的相關信息可綜合以下分析：

1. ?結構與型號解析?

?兩層三針設計?：該型號采用雙層結構，支持三針電氣連接，適用于PCB板上的高密度布線場景。

類似型號（如YB362-381M、YB612-508M）的命名規則顯示，數字部分可能關聯針距或物理尺寸，例如“508”對應行業常見的針距5.08mm。

?螺釘式連接?：螺釘固定方式提供穩定的機械支撐和電氣接觸，適合需頻繁維護或高振動環境。

2. ?應用場景?

主要用于印刷電路板（PCB）的電氣互連，常見于計算機、通信設備、工業控制系統等需要可靠連接的領域。

雙層設計可優化空間利用率，適用于復雜電路布局和多層PCB板。

3. ?關鍵參數推斷?

?針距（Pitch）?：根據型號“508”及行業標準，推測針距為5.08mm，屬于PCB端子常規間距之一。

?額定電流/電壓?：參考同類螺釘式端子，額定電流可能在10A~35A，電壓范圍為250V~600V，具體需以制造商數據為準。

?材質?：通常采用PA66阻燃塑料（絕緣體）和鍍錫銅（導體），確保耐高溫和導電性。

4. ?注意事項?

避免帶電操作端子，以防火花或接觸不良。

需防潮防冷凝，確保絕緣性能。
