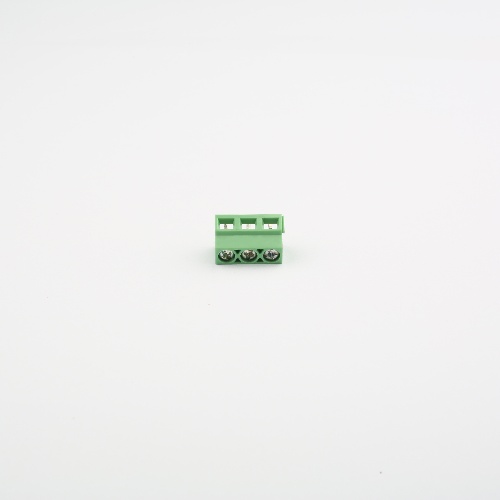

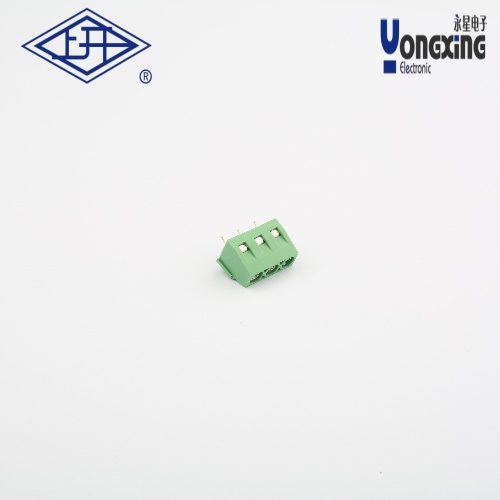

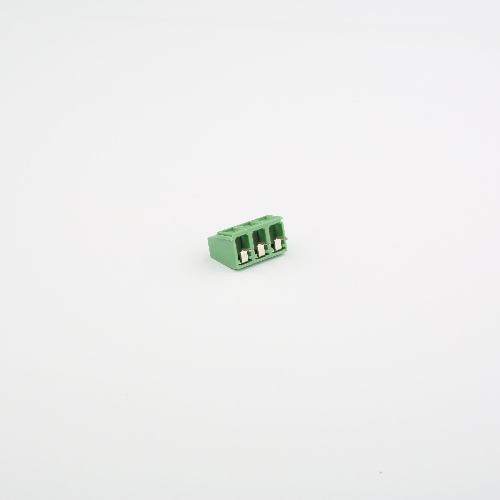

> YB螺釘式PCB三針接線端子

•
•
•
•

產品名稱：     YB螺釘式PCB三針接線端子
產品型號：      YB612-508M
操作溫度：      -40℃～+150℃
瞬間溫度：      +250℃  5秒
額定電壓：       300V
額定電流：       10A
接觸電阻：       20mΩ
絕緣電阻：       ＞5000mΩ  DC500V
耐電壓：           AC2000V/1min
使用線徑：       28-14AWG  1.5mm2
剝線長度：       6-7mm



下載產品樣冊下載產品樣冊

產品詳情

YB螺釘式PCB三針接線端子（型號：YB612-508M）是一款應用于PCB板連接的工業端子，其特性可歸納如下：

?型號結構解析?

"YB"代表該系列為螺釘固定型端子，采用直插式PCB安裝設計。

"612"可能指代產品序列或結構編碼，"508"表示端子間距為5.08mm，與行業常見的PCB間距標準匹配。

"M"通常表示公頭（Male）或特定材質標識。

?

技術參數?

連接方式?：螺釘壓接，支持導線直接緊固。

?間距?：5.08mm，適合中高電流場景下的PCB布局需求。

?針數?：三針設計，適用于三相電路或多信號傳輸場景。

?額定參數?：常規螺釘端子電流容量約15-20A（視具體材質和線徑而定）。

典型應用場景?

工業控制設備PCB板電源輸入/輸出端口。

電力電子模塊中的信號與電源混合連接。

需要可拆卸維護的電氣柜內部接線節點。
