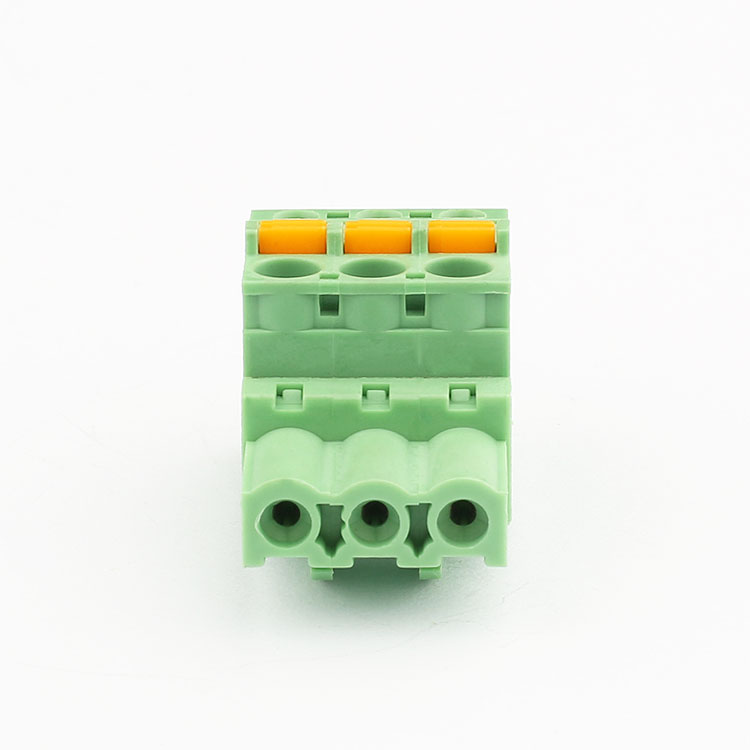

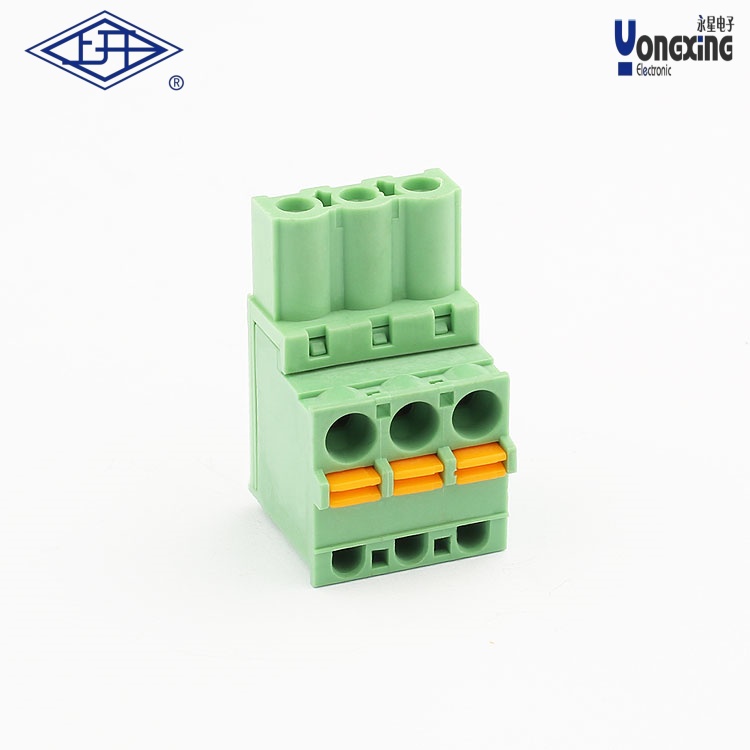

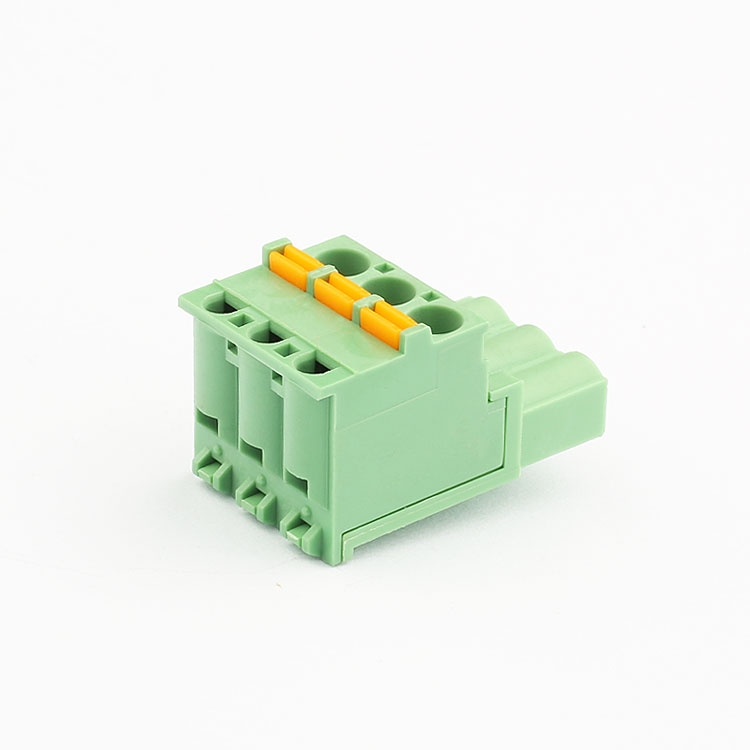

> YC插撥式接線端子

•
•
•
•

產品名稱：     YC插撥式接線端子
產品型號：      YC050-508-3P
操作溫度：      -40℃～+150℃
瞬間溫度：      +250℃  5秒
額定電壓：       300V
額定電流：       10A
接觸電阻：       20mΩ
絕緣電阻：       ＞5000mΩ  DC500V
耐電壓：           AC2000V/1min
使用線徑：       28-14AWG  1.5mm2
剝線長度：       6-7mm

下載產品樣冊下載產品樣冊

產品詳情

YC插撥式接線端子YC050-508-3P的技術參數及特性如下：

?核心參數?

?額定電壓?：300V

?額定電流?：10A

?接觸電阻?：≤20mΩ

?絕緣電阻?：>5000mΩ（DC500V測試）

?耐電壓?：AC2000V/min

?適用線徑?：28-14AWG（1.5mm2）

?剝線長度?：6-7mm

?操作溫度?：-40℃～+150℃，瞬時耐溫達+250℃（5秒內）

?

結構與設計?

?插拔式接口?：采用彈簧式快速插拔設計，支持免焊接對接，適合PCB板與線纜的連接場景 。

?間距規格?：端子間距為5.08mm，符合工業標準端子間距要求 。

?材質與安全性?：絕緣材料耐高溫且阻燃，法蘭固定結構增強安裝穩定性 。

?

應用場景?

?PCB連接?：常用于線路板電源插件、公母對接連接器等場景 。

?工業設備?：適用于需要頻繁插拔的工業控制系統、自動化設備接線 。

?兼容配件?

?配套插座?：可搭配YE系列插座及NS35導軌實現模塊化安裝 。

?擴展方案?：支持與YE630+YC030等組合實現多通道插拔對接 。

?

備注?

此型號適用于對耐壓、耐溫及可靠性要求較高的場景，且配件兼容性廣泛，支持快速擴展與維護 。
